肥城石橫特鋼廠1#、2#、3#高爐為框架結構，出鐵廠溫度很高，保溫隔熱措施存在問題，導致板底溫度超過180℃，溫差引起框架梁開裂。

其中1#高爐進行了加固，加固方法為改變傳力途徑（增加了鋼格構柱）。

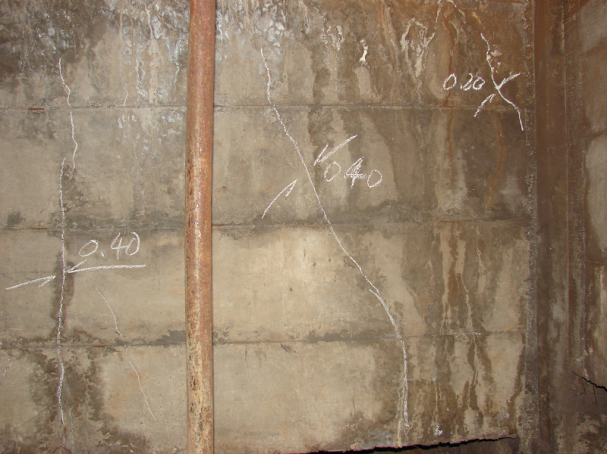

圖4 開裂情況

該工程的特點：
I.在亞高溫狀態下和正常溫度狀態下，鋼筋混凝土結構的內力產生較大變化，設計上并未考慮該溫度的影響，因此導致了梁的開裂。
II.深受彎構件（深梁）的計算問題，設計中未考慮水平鋼筋對深受彎構件（深梁）抗剪的影響。
存在的問題：
I.加固方法上，采用單純加大截面、增加配筋的方式不太合理，因為截面越大，在相同溫差、溫度梯度的情況下，會產生更大的內力，這一點尚未能夠準確計算；采用的改變傳力途徑的方法，解決了受力問題，但其限制條件是非常好明顯的，很多情況下是不能增加柱的。
II.溫度引起超靜定結構內力的計算問題，目前尚無法準確計算。另外開裂后結構的相對剛度發生變化，如何考慮這種影響尚難準確計算。
III.亞高溫對混凝土的影響似乎值得去分析一下。

作者：王靚

編審：李瑩

終審：張鑫
